行業背景
南京地鐵1號線是南京地鐵第一條建成運營的線路,于2005年9月3日正式運營,標志色為藍色。投運時從奧體中心到邁皋橋。
地鐵一號線各站點通號機房UPS都使用了閥控式鉛酸蓄電池,正常一個UPS需要兩組蓄電池,每組是24節12V電池。
使用
鼎爾特蓄電池安全預警系統之前,各站點只能通過傳統的人工方式每天上午10點對各機房UPS蓄電池進行例行巡檢,按照個人工作量來計算,僅維護1個站點的UPS機房的蓄電池就要耗費20分鐘的時間,整體工作量十分巨大。不單單是耗費人力成本和時間資源,已檢測的數據也只是當時節點數據而非實時數據,不能百分百的證明蓄電池狀態正常。
與此同時由于影響閥控
蓄電池安全和使用壽命的重要參數有很多種----電池組電壓,單電池電壓,浮充電流,溫度,內阻。傳統方式通過監測電壓作為判斷蓄電池狀態的好壞是不嚴謹的,不能有效準確地找到問題電池,留下了安全隱患。對于日均客流量約百萬的地鐵一號線來說,容不得半點差錯。
介于上述情況,南京地鐵運營公司于2008年請南京
鼎爾特科技有限公司為地鐵公司提供解決方案。經過一系列的調研后,
鼎爾特公司為地鐵公司提供了DLT_B8500系列
蓄電池安全預警系統,對信號電源蓄電池組進行全生命周期在線監測管理,及時發現電池工作異常和落后電池,確保電源系統的可靠運行。同時通過計算機網絡(luò )提供現場運行數據,實現集中監控管理。本次改造覆蓋了老一號線包括奧體站、元通站、中勝站、中華門站、三山街站、張府園站、新街口站、珠江路站、玄武門站、新模范馬路站、南京站、紅山動物園站、試車線、控制中心14個站點信號電源蓄電池在線監測。
案例說明:每個蓄電池上安裝一個蓄電池傳感器。檢測線連接傳感器和蓄電池。通訊模塊通過DBUS總線和每一個蓄電池傳感器并聯,把所有蓄電池傳感器采集到的數據匯總到通訊模塊內,簡化現場工作量,方便維護人員調閱數據。

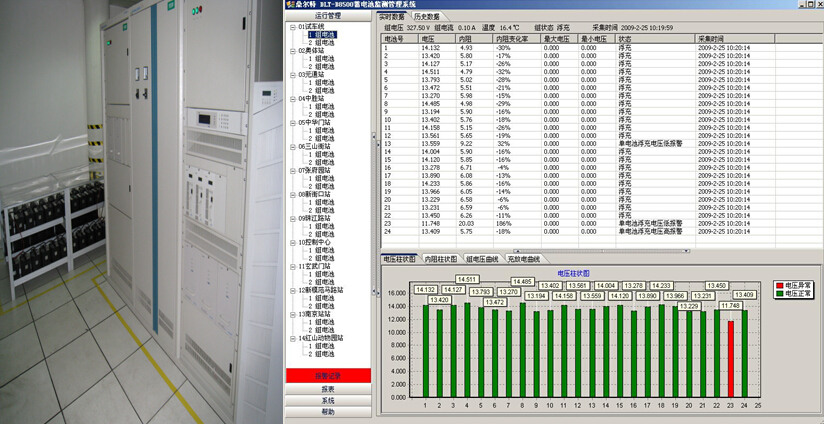

產品系統配置效果
系統于2009年投運,上線時就查出了問題電池,及時更換后,保證了后期運行階段的穩定性。該系統自投運至今,性能穩定,幫助地鐵公司在后期的維護中直觀的查閱各
蓄電池內阻的大小,減少人工維護量,避免盲目維護,對于蓄電池的各種狀態都得到了實時的關注,有效避免了安全事故發生。
