行業背景
哈爾濱醫科大學附屬第二醫院創(chuàng )建于1954年,是集醫療、教學、科研、預防、保健和康復為一體的大型綜合性三級甲等醫院。
該院整體動力環境監控系統中各科室UPS機房都使用了閥控式鉛酸蓄電池,具體配置如下:
機房地點
|
電池型號
|
組
|
節/組
|
總數
|
電池柜
|
科研樓
|
Termianl
|
2
|
32
|
64
|
4
|
第二住院部
|
BATT12100MGE
|
2
|
32
|
64
|
4
|
綜合樓
|
BATT12100MGE
|
2
|
32
|
64
|
2
|
第一住院部
|
MDE
|
4
|
32
|
128
|
8
|
門診部七樓(一)
|
C&d technologies
|
2
|
32
|
64
|
1
|
門診部七樓(二)
|
C&d technologies
|
1
|
32
|
32
|
1(APC)
|
門診部8樓
|
Terminal
|
1
|
32
|
32
|
2
|
辦公樓
|
Terminal
|
2
|
32
|
64
|
4
|
合計
|
|
16
|
|
512
|
|
使用
鼎爾特蓄電池預警儀之前,該院只能通過傳統的人工方式對各UPS機房蓄電池進行維護,按照個人工作量來計算,僅維護2個病區的UPS機房的蓄電池就要耗費1-2個小時的時間,整體工作量十分巨大。不單單是耗費人力成本和時間資源,已檢測的數據也只是當時節點數據而非實時數據,不能百分百的證明蓄電池狀態正常。
與此同時由于影響閥控
蓄電池安全和使用壽命的重要參數有很多種----電池組電壓,單電池電壓,浮充電流,溫度,內阻。傳統方式通過監測電壓作為判斷蓄電池狀態的好壞是不嚴謹的,不能有效準確地找到問題電池,留下了安全隱患。
鑒于以上情況,
鼎爾特科技為該院各機房每組電池配備一套蓄電池預警儀,通過網絡(luò )接入該院整體動力環境監測系統內。

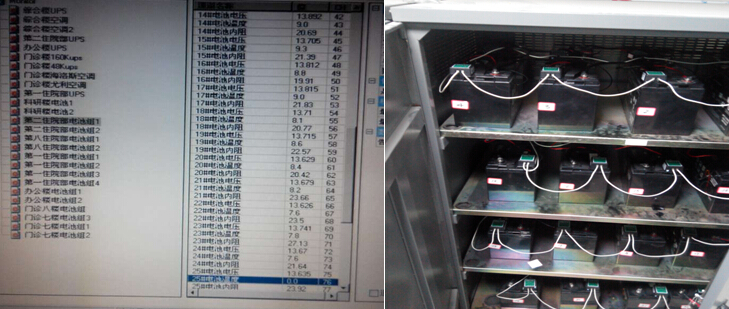

案例說明:每個蓄電池上安裝一個蓄電池傳感器。檢測線連接傳感器和蓄電池。通訊模塊通過DBUS總線和每一個蓄電池傳感器并聯,把所有蓄電池傳感器采集到的數據匯總到通訊模塊內,由于醫院的設備維護人員較少,所以現場不放置顯控終端,通訊模塊通過485總線直接把數據上傳至至后臺服務器,簡化現場工作量,方便維護人員遠程調閱數據。
產品系統配置效果
安裝這套系統,各項電池關鍵參數一目了然。不僅能夠幫助該院直觀的查閱各UPS機房
蓄電池內阻的大小,減少人工維護量,避免盲目維護,而且可以定期查看蓄電池長期運行的內阻分析數據,達到對蓄電池健康及故障的預警。。
該系統與2014年8月正式投運,投運后各UPS機房通過24小時全程監控蓄電池后,對于蓄電池的各種狀態都得到了實時的關注,很多電池問題都在第一時間被發現。
