行業背景
中國華能海南東方電廠位于海南省東方市小洲工業開發區有4臺35萬千瓦超臨界燃煤發電機組已并網發電。東方電廠是海南省首座超臨界發電廠,是海南“十一五”后期唯一項目和海南南部的重要能源支撐點,對緩解海南電網缺電局面、提高電力系統的穩定性和可靠性意義重大。電廠現為海南省單機容量最大、高效、節能、環保的火力發電廠。
該廠直流系統都使用了閥控式鉛酸蓄電池,具體配置如下:
|
110V直流系統
|
220V直流系統
|
直流系統電壓
|
110V
|
220V
|
直流系統接線
|
單母線
|
單母線
|
蓄電池組數
|
2組/機組
|
1組/每組
|
蓄電池型式
|
密封閥控是鉛酸蓄電池
|
密封閥控是鉛酸蓄電池
|
蓄電池容量
|
400Ah/每組
|
1600Ah/每組
|
每組蓄電池數量
|
52只
|
104只
|
蓄電池運行方式
|
浮充電
|
浮充電
|
安裝方式
|
浮充電
|
浮充電
|
蓄電池維護工作量較大,工作地點分散且風險很大。不單單是耗費人力成本和時間資源,已檢測的數據也只是當時節點數據而非實時數據,不能百分百的證明蓄電池狀態正常。
與此同時由于影響閥控
蓄電池安全和使用壽命的重要參數有很多種----電池組電壓,單電池電壓,浮充電流,溫度,內阻。傳統方式通過監測電壓作為判斷蓄電池狀態的好壞是不嚴謹的,不能有效準確地找到問題電池,留下了安全隱患。
鑒于以上情況,該廠在建設初期就將蓄電池的在線維護和監測納入到了建設范疇內,通過對蓄電池的參數檢測,在蓄電池采購階段就把控了蓄電池入廠質量。
鼎爾特科技為該廠直流系統的每組電池配備一套蓄電池預警儀。
案例說明:每個蓄電池上安裝一個蓄電池傳感器。檢測線連接傳感器和蓄電池。通訊模塊通過DBUS總線和每一個蓄電池傳感器并聯,把所有蓄電池傳感器采集到的數據匯總到通訊模塊內,簡化現場工作量,方便維護人員調閱數據。

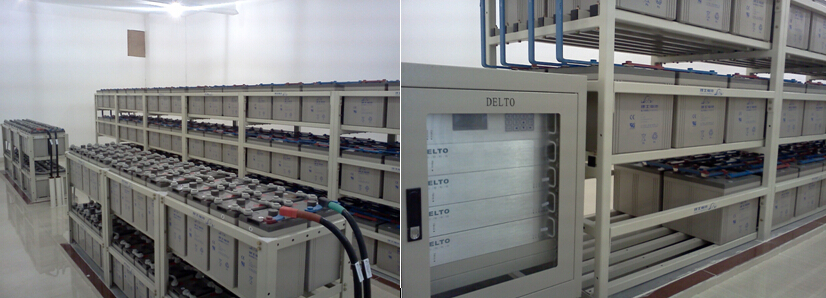

產品系統配置效果
系統于2010年10月正式上線,上線時就幫該廠查出還未投運的電池質量問題,通知廠家更換,保證了后期運行階段的穩定性。該系統自投運至今,性能穩定,幫助該廠在后期的維護中直觀的查閱各
蓄電池內阻的大小,減少人工維護量,避免盲目維護,對于蓄電池的各種狀態都得到了實時的關注,有效避免了安全事故發生。
