行業背景
南京梅山冶金發展有限公司礦業分公司,是國內距大城市最近的大型礦業企業,是我國重點黑色金屬礦山企業之一。前身梅山鐵礦于1959年10月籌建。經過40多年的建設和發展,公司成為具備年采選綜合生產能力400萬噸、非礦產業產值約占總產值四分之一的國有大型礦業企業。2009年實現銷售收入9.86億元,多項經濟技術指標進入國內先進行列。
寶鋼梅山礦業有限公司選礦廠現有5套UPS系統6組蓄電池已使用多年。每組共由20節蓄電池組成,單節蓄電池電壓為12V,容量為65AH-100AH。
機房地點
|
組
|
節/組
|
總數
|
13#UPS
|
1
|
20
|
20
|
浮選調度UPS
|
1
|
20
|
20
|
浮選調度2樓
|
1
|
20
|
20
|
調度機房UPS
|
2
|
20
|
40
|
29#UPS
|
1
|
20
|
20
|
合計
|
6
|
|
120
|
使用
鼎爾特蓄電池安全預警系統之前,該廠只能通過傳統的人工方式對各UPS機房蓄電池進行維護,按照個人工作量來計算,僅維護2個UPS機房的蓄電池就要耗費2-3個小時的時間,整體工作量十分巨大,工作地點分散且風險很大。不單單是耗費人力成本和時間資源,已檢測的數據也只是當時節點數據而非實時數據,不能百分百的證明蓄電池狀態正常。
與此同時由于影響閥控
蓄電池安全和使用壽命的重要參數有很多種---電池組電壓,單電池電壓,浮充電流,溫度,內阻。傳統方式通過監測電壓作為判斷蓄電池狀態的好壞是不嚴謹的,不能有效準確地找到問題電池,留下了安全隱患。
2014年2月根據該廠的蓄電池使用特點,
鼎爾特科技為整個寶鋼梅山礦業有限公司選礦廠設計了蓄電池故障預測報警系統的組網規劃。
案例說明:每個蓄電池上安裝一個蓄電池傳感器。檢測線連接傳感器和蓄電池。通訊模塊通過DBUS總線和每一個蓄電池傳感器并聯,把所有蓄電池傳感器采集到的數據匯總到通訊模塊內,簡化現場工作量,方便維護人員調閱數據。服務器設在監控中心,裝有服務器數據采集監控軟件。對各UPS蓄電池數據進行實時采集。所采集到的數據存儲在服務器數據庫中,方便監控軟件實時監控和查看歷史記錄。
產品系統配置效果

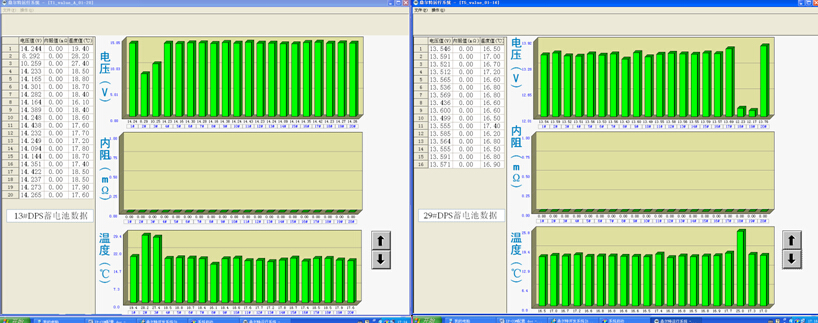

該系統自投運至今,性能穩定,不僅能夠幫助該廠直觀的查閱各UPS機房
蓄電池內阻的大小,減少人工維護量,避免盲目維護, 投運后各UPS機房通過24小時全程監控蓄電池后,對于蓄電池的各種狀態都得到了實時的關注,很多電池問題都在第一時間被發現,有效避免了安全事故發生。
